Petrel 2016.1版本于2016年7月全新释放。Petrel是斯伦贝谢（Schlumberger）公司研发的，集勘探、开发、生产于一体的大型综合油气藏研究软件平台。2016版Petrel延续了在地震解释、地质建模、油藏数值模拟、非常规油气藏研究、断层及裂缝研究、含油气系统快速评价等方面的业界领先水平，更着重为复杂油气藏定制更经济和有效的储层解决方案：针对复杂构造精细描述的地震解释功能包的释放；全新的井轨迹设计包将极大的降低钻井风险；复杂构造建模和沉积域建模能力极大提高油藏描述的能力；页岩包针对特殊油气藏提出独特的解决方案；智能工作流学习模块 Guru 全球地学专家提供上千个实用工作流。
1. 致力于复杂构造精细解析的地震综合解释应用功能包
针对日趋复杂的勘探对象和更高精度的研究要求，Petrel为地球物理工作者量身打造了地震解释功能包。Petrel地震解释功能包主要内容包括：地学核心功能的多视角数据加载、浏览；全新精细合成地震记录；二、三维联合叠前叠后联合地震解释与反演的整合更充分的挖掘地震信息；上百种特色地震属性提取洞察构造细微特征；地球物理、地质、测井等多学科综合的联井分析；复杂构造域转换。文章源自云智设计-https://www.cidrg.com/news/event/2057.html
配合Petrel的特色地球物理手段：构造恢复解释、边解释边建模功能和蚂蚁体追踪技术等多种特色地震属性，既可以提高地震解释的准确性，同时又保证了地震解释与地质建模的一致性。文章源自云智设计-https://www.cidrg.com/news/event/2057.html
文章源自云智设计-https://www.cidrg.com/news/event/2057.html
不同空间维度开展复杂构造精细解析文章源自云智设计-https://www.cidrg.com/news/event/2057.html
2. 全新的井轨迹设计模块
新的井轨迹设计功能Petrel平台提供高效的全三维的工具来进行井位设计、轨迹优化和完井方式设计。该模块提供了完善的井轨迹设计相关功能，主要包括：邻井分析、井轨迹设计、防碰分析、救援井设计和模拟、成图和报告等。所有功能与软件其他功能和数据完全整合，便于用户基于地震、地质、测井、油藏、钻井等多学科数据开展综合的井轨迹设计和钻井安全分析与模拟。该模块既适合地质人员基于综合研究和地质模型优选地质靶点，设计井轨迹，也适合油藏研究人员结合油藏数值模拟动态分析结果，制定开发方案，并根据开发方案设计开发井和井组，定义完井段、射孔、阀门等参数，并与油藏数值模拟结合，分析不同的注采方案，井组模式及完井和射孔等措施对油藏生产的影响。同时该模块具备适合工程专业应用的井轨迹设计及相关安全分析和控制功能，适合钻井人员与地质、油藏工程师结合，开展一体化的井轨迹方案设计与优化。重点功能如下：文章源自云智设计-https://www.cidrg.com/news/event/2057.html
2.1邻井分析
软件兼容行业常用格式，可以将有关井轨迹、钻具组合、钻井风险事件等的数据加载进工区，并进行显示和分析。可以通过连井对比窗口、三维窗口、二维底图窗口等进行综合显示和交互式分析。便于了解区域地质情况，邻井钻井方案和施工中遇到的问题，作为井轨迹设计的参考。
文章源自云智设计-https://www.cidrg.com/news/event/2057.html
临井分析降低风险文章源自云智设计-https://www.cidrg.com/news/event/2057.html
2.2井轨迹设计
可以在二、三维空间，结合地震解释、地质模型、测井解释进行综合分析，优选地质靶并进行井轨迹设计。可以从外部文件输入地质靶和井轨迹设计方案；也可以基于工区中的数据，例如构造图件、储层物性图件、地震反演成果、蚂蚁体、断层解释、三维地质模型、油藏数值模拟成果、地应力场分布、断层封堵性分析成果等，综合考虑地质甜点和工程安全，优选储层有利部位，设计地质靶点。研究人员既可以在井轨迹设计图表中选择每一井段的井身结构，精确定义其坐标、倾角、方位、狗腿度等参数，也可以直接选择设计好的靶点，软件会自动计算通过靶点的井轨迹；研究人员也可以通过多窗口联合互动，基于工区数据综合分析和设计靶点，在三维窗口交互式设计和调整井轨迹。不仅可以设计直井，也可以设计多分枝井、水平井等复杂的井轨迹方案。可以输入或者设计多个井轨迹方案，进行不同方案的对比。也可以编辑外部加载进来的井轨迹方案。文章源自云智设计-https://www.cidrg.com/news/event/2057.html
文章源自云智设计-https://www.cidrg.com/news/event/2057.html
基于模型的井轨迹设计确保储层最大接触文章源自云智设计-https://www.cidrg.com/news/event/2057.html
2.3泥浆比重预测
在钻井过程中，泥浆比重的选择会直接影响钻井安全。合适的泥浆比重选择应当基于对区域地应力场分布情况的了解。泥浆比重预测功能可以基于三维地应力场分布，实时计算和展示当前井轨迹上每一点处的泥浆安全窗口，孔隙压力、井壁坍塌压力、泥浆漏失压力和地层破裂压力会实时显示出来，帮助工程师有针对性地开展井轨迹设计、井身结构优化。该功能充分利用了一体化平台创建的三维地质力学模型，将井轨迹设计与地质分析结合起来，更加科学地开展井轨迹设计和优化工作。
泥浆比重预测规避风险
2.4防碰分析
防碰分析和调整不仅要关注两口井之间的关系，更需要顾全大局。Petrel防碰分析功能提供了不可进入的风险区域（No Go Zone）计算功能，可以进行全工区、局部范围内或者一定深度范围内的防碰风险扫描分析。其结果直接展示在所选分析范围内，每口邻井轨迹附近的哪些区域是危险的，不可以进入的。这样在调整井轨迹避免与某个邻井相碰时，就可以清楚地知道如何调整是合理的，避免顾此失彼的情况。
防碰分析
2.5救援井设计与模拟
为了确保钻井施工安全，通常要设计救援井方案，以确保有事故发生时可以快速做出正确反应。救援井设计与模拟模块提供了完善的救援井设计功能，根据救援井设计的特殊需要，提供了救援井井型模板，方便快速完成救援井井轨迹的初步设计。在此基础之上，可以利用井轨迹设计的所有功能对救援井轨迹进行交互式编辑、修改，进行防碰分析等研究。
救援井设计与模拟
3. 更多手段和先进算法的油藏地质建模应用
3.1 复杂构造建模改进
- 基于体积建模算法（VolumeBased Modeling）
Petrel近年来大大提高了复杂构造建模能力。构造框架模型创建功能（StructuralFramework Modeling）可以自动计算判定断层-断层交切关系，以及断层-层位、层位-层位交切关系。节省了人工编辑、定义断层模型的时间和精力。并且结合地震解释功能实现了边解释边建模功能，使解释与建模有机地连接在一起。

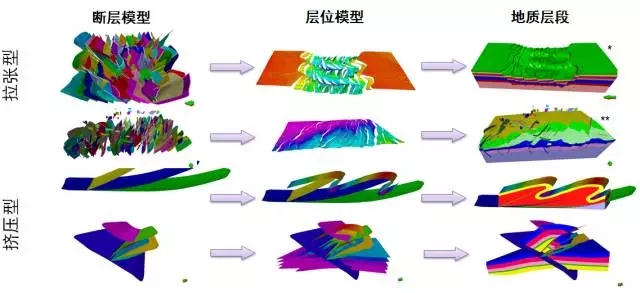

复杂构造建模能力
在模型的层位计算中推出了基于体积的建模算法(Volume Based Modeling)。该算法是创建复杂构造模型的革新方法，它的出现为复杂构造及非常规模型的建立提供解决方案。
根据层位沉积规律（是整合面、剥蚀面、基底、不整合面），划分地质层段，根据沉积体积守恒等原则，合理预测不同断块单元内层位位置及层段厚度，使构造模型更加准确合理。处理复杂构造的优势在于处理复杂断层配置关系（交叉断层、逆断层、和不整合接触地层），并能够处理噪声数据、误解释反射轴以及少量数据的情况。

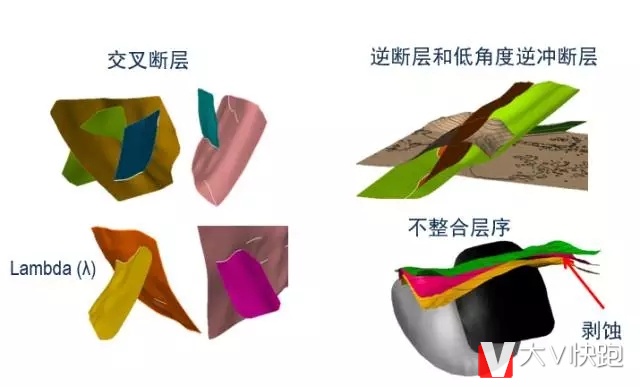

复杂断层配置关系处理
- 沉积域建模功能（(DepoSpaceModeling)
此外，还研发了沉积域建模功能(DepoSpaceModeling)，可以进行构造平衡恢复式的构造恢复。计算出在初始沉积状态下的构造模型，并支持后续属性建模（相模型和储层物性模型）在沉积域的计算，使建模结果更加准确合理。
基于地质统计学的沉积域模型更符合沉积规律
3.2 属性建模进一步完善
- 数据分析(Data analysis)
完善了数据分析参数设置细节，使结果更加合理，操作更便捷。例如提供了贝塔分布等更多的数据分布变换操作；相曲线纵向分布比例曲线可左右整体移动或同时编辑多个点等。变差函数拟合界面重新设计，使界面更清晰。提供了嵌套的变差函数拟合功能，用户在拟合主或次方向的变差函数时，可以用多个理论变差函数嵌套作用，更好地拟合实验变差数据点。
- 属性建模：
目标建模时提供了自适应河道建模算法，使用户可以更好地控制河道的连接性；可以通过概率属性体控制相之间的伴生关系（例如使用到河道中心距离属性来控制决口扇发育部位，使相在整体比例合理的前提下，发育的位置更符合地质规律。）；可以更精细地定义冲积扇等目标模型的形态，使其更加自然。在使用带趋势的截断高斯模拟（Truncated Gaussian Simulation With Trend）方法模拟进级、退级时，可以将地质沉积图片当作背景来指导相沉积边界线的调整。
提供了趋势模拟Trend modeling功能，可以将三维趋势、平面趋势、垂向趋势方程等多个趋势数据整合在一起，模拟成新的趋势控制体，以帮助进行三维建模约束。
合理利用硬数据(harddata)分配权重指导建模
- 模型质控图功能
提供了模型质控图（Modeling Quality Insurance Mapping）功能，可根据用户需要和设定来统计计算模型中某个相的发育概率、比例，或某个物性模型的值的分布特征等。以平面图的形式，使用户更容易同沿目标层的地震相分布、沉积模式图等进行对比，从而分析模型质量。该质控图一旦计算完毕，当后续调整建模参数重建模型时，该质控图会自动更新。
4. 非常规油气储层应用包
为了满足对页岩油气藏的研究，斯伦贝谢专门推出了与页岩油气藏研究相关的页岩研究功能包：Shale Suite。ShaleSuite是专门为页岩研究提供的一系列功能，主要包含含油气系统快速分析、地质导向、丛式井井场设计和丛式井设计、Raster log解释、钻井设计成本估算等。该功能包可以与其他模块完全无缝衔接，共享数据和功能，为非常规和页岩气研究提供了有效的工具。
非常规一体化解决方案
5. 油藏地质力学研究专属应用方案
Petrel提供的地质力学分析功能Reservior Geomechanics。可以基于储层岩石物性特征计算应力场分布。在地质静态应力场研究过程中，既可以基于井点钻井数据或测井曲线、岩芯分析、实验室数据等应力信息，又可以结合与应力相关的地震属性或反演结果
进行井震结合的地质力学研究。其研究成果可以用于钻井设计分析，井壁稳定性预测等。
地质力学分析的研究结果还可以与油藏数值模拟结合，进行带地质力学因素的动态油藏数值模拟，分析开发过程中地应力的变化以及对储层影响。通过耦合地质力学模型与油气藏模型，技术人员能够对开采过程中可能伴生的储层地应力变化、岩石变形与破裂等现象进行分析预测，包括储层渗透率随开发进行产生的变化、因岩石破裂导致局部区域渗透率场的改善、受地应力、温度及含水饱和度等因素影响导致地应力和属性的变化。这些变化又同时影响着开发生产，因此合理的考虑地质力学的变化影响，可以为开发方案的制定提供更可靠的依据。
通过地质力学研究得到的四维地应力场
6. Petrel Guru专家经验知识库
新改进Guru智能学习模块放置在顶面Ribbon界面中，用户可以直接不管在任意学科下都可轻松登录Guru。该模块将全球应用Petrel的经验集结成册，分门别类进行详细介绍。其中汇总了地学研究的常用工作流程。目前已开发了超过1400个常用工作流指导，涵盖地球物理、地质、建模、非常规研究等多个领域。这个页面知识库不受许可限制，即使没有对应许可，也可以学习到对应模块的内容。
Guru不同于在线帮助，不是对软件界面菜单和参数及按钮的说明，而是根据研究流程组织内容，按照实际项目研究的步骤对某个话题展开详细阐述和介绍。有文字说明、图片以及视频演示。拥有Guru从某种程度上说是请了地学专家与自己并肩研究。
用户还可以对Guru模组的内容进行客户化编辑，添加本公司研究经验和工作流程，支持多语种内容。支持基于专业领域选择、数据类型、关键字等方式的内容检索。
