API 682 Plan 22机械密封冲洗方案及动画

API Plan 22（冲洗方案 22）方案介绍

在冲洗方案22中，冲洗液从泵的高压区（通常是泵的出口或出口管路）流出，经过过滤器、限流孔板、冷却器，最后流进入密封腔。本冲洗方案和冲洗方案21很相似，系统增加了过滤器来移除冲洗液中的固体颗粒。

文章源自云智设计-https://www.cidrg.com/doc/api-682/17259.html

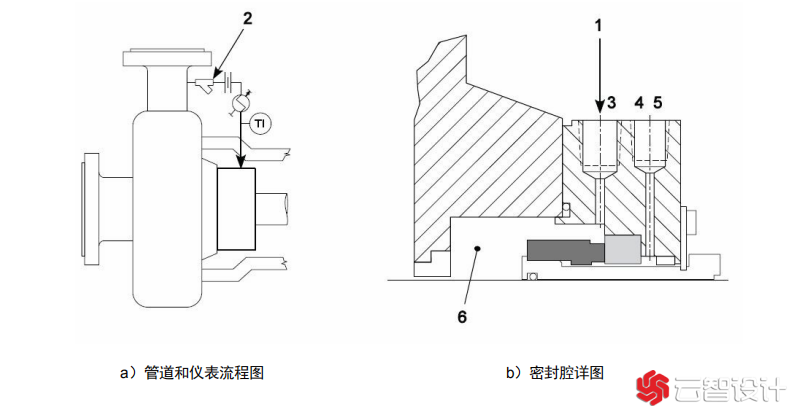

图 1 API STD 682 Plan 22 - 离心泵和旋转泵轴封系统文章源自云智设计-https://www.cidrg.com/doc/api-682/17259.html

图注：文章源自云智设计-https://www.cidrg.com/doc/api-682/17259.html

• 1     来自泵的高压区(泵的出口或者出口管路)
• 2     过滤器
• 3     冲洗口(F)
• 4     急冷(吹扫) 口(Q)
• 5     排净口(D)
• 6     密封腔 TI   温度计

冲洗方案Plan 22原理动画视频

API Plan 22冲洗方案的特点

• 提高比蒸气压的压力余量；
• 提高温度余量，以满足二次密封元件的限制，减少结垢或聚合，并改善润滑性。
• 形成自拍气方案；
• 提供足够的压差，以允许适当的流量。

API Plan 22冲洗方案推荐应用场合

1. 适用于高温且稍脏的介质的场合。
2. 冲洗方案 21应用于干燥环境时，可以采用垂直翅片式空气冷却器代替水冷却器。

注意事项

1. 始终确保孔板放置在Y型过滤器之后；
2. 始终确保在孔板后放置冷却器；
3. 检查排气室和密封室之间的压力差；
4. 冷却器工作导致水侧结垢；
5. 在密封的冲洗方案22中，由于过滤器的堵塞可能会导致密封失效不推荐使用过滤器；
6. 不能保证本冲洗方案的寿命可以达到3年。
