API 682 Plan 02机械密封冲洗方案及动画

API Plan 02（冲洗方案 02）方案介绍

API 682 密封冲洗方案 02 是一种密封腔是封闭的死腔，且没有冲洗液循环。

文章源自云智设计-https://www.cidrg.com/doc/api-682/17200.html

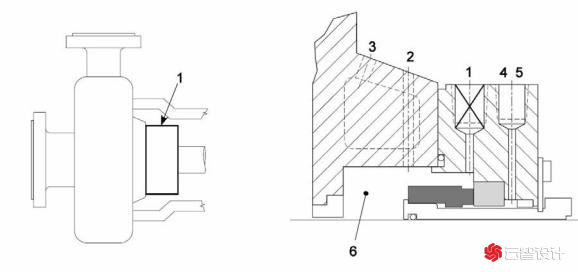

图 1 API STD 682 plan 02-离心泵和旋转泵轴封系统文章源自云智设计-https://www.cidrg.com/doc/api-682/17200.html

图注：文章源自云智设计-https://www.cidrg.com/doc/api-682/17200.html

• 1   冲洗口(F) ，用螺塞塞住(用于以后循环液体，或者立式泵的排气)
• 2   排气口(V) ，如果需要
• 3   加热/冷却入口(HI或 CI)， 加热/冷却出口(HO 或 CO) ，如果需要
• 4   急冷(吹扫) 口(Q)
• 5   排净口(D)
• 6   密封腔

冲洗方案Plan 02原理动画视频

API Plan 02冲洗方案的特点

1. 适用于密封腔压力低和工艺温度低的情况。
2. 可与锥形密封腔一起使用，尤其适用于浆料送泵。
3. 通常与夹套式密封腔一起使用。

API Plan 02冲洗方案推荐应用场合

• 冲洗方案 02 常用于化工厂中密封腔压力和介质温度较低的场合。
• 冲洗方案 02 也可以用于泵送低温、清洁、比热较大的流体（如水）作为工艺介质的低转速泵中。

注意事项

1. 采用本冲洗方案时也应考虑泵送流体饱和蒸汽压的敏感程度，避免密封腔内或密封端面间的泵送流体闪蒸。当选择冲洗方案 02 时，宜认真确定产品温度裕量。
2. 可以在泵上配置加热或冷却夹套，用于控制密封腔的温度。冷却夹套在高温应用中容易结垢，使用时应谨慎。
